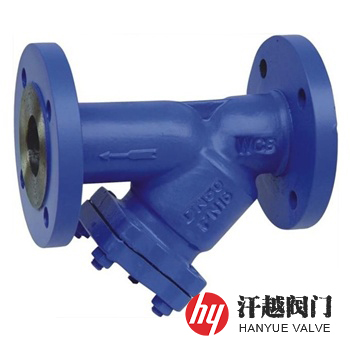

德標Y型過濾器產品介紹

德標Y型過濾器是我廠采用DIN標準生產的一款管道附件，它無論是外形尺寸、材料、壓力溫度額定值、法蘭鉆孔均按照德國標準，其設計制造按DIN3356，結構長度遵循DIN3202，連接法蘭選用DIN2543-2551，并按DIN3230標準進行檢驗和試驗。本產品是安裝在管路系統中保護德標泵、閥門及其他流體控制元件不可缺少的一種裝置。

德標Y型過濾器主要由殼體、濾筒濾網及殼蓋等部件組成，其殼體呈Y形結構，一端設有流體入口，另端設有流體出口，入口與出口的中軸線重合，并在殼體腹腔內壁上設置有濾座，圓柱管狀濾筒的上口放置在濾座上，下口通過殼蓋壓緊固定，從而將進、出口隔開，物料從入口進入殼體內，流經濾筒上包縛的濾網將固體顆粒截留在濾網內。

德標Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	GS-C25	1.4308	1.4408	1.4581
2	殼蓋	GS-C25	1.4308	1.4408	1.4581
3	濾筒濾網	A240 304	A240 304	A240 316	A240 316L
4	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	排污螺塞	A182 F304	A182 F304	A182 316	A182 316L
6	雙頭螺栓	A193 B7	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 2H	A194 8	A194 8M	A194 8M

德標Y型過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4
設計制造	DIN 3356
結構長度	DIN 3202
連接法蘭	DIN 2543 ~ 2551
檢驗試驗	DIN 3230

德標Y型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸/mm		Kv值 m³/h	排污螺塞 M
公稱壓力 PN	公稱通徑 DN	L	H	Kv值 m³/h	排污螺塞 M
16 ~ 40	15	130	85	7	M10×1.5
	20	150	95	11	M10×1.5
	25	160	110	18	M12×1.5
	32	180	125	26	M12×1.5
	40	200	145	37	M20×1.5
	50	230	155	60	M20×1.5
	65	290	175	100	M20×1.5
	80	310	210	150	M20×1.5
	100	350	230	270	M27×1.5
	125	400	270	420	M27×1.5
	150	480	300	620	M27×1.5
	200	600	385	1100	M33×1.5
	250	730	535	1700	M33×1.5
	300	850	680	2500	M33×1.5
	350	980	700	3400	M48×2.0
	400	1100	820	4400	M48×2.0

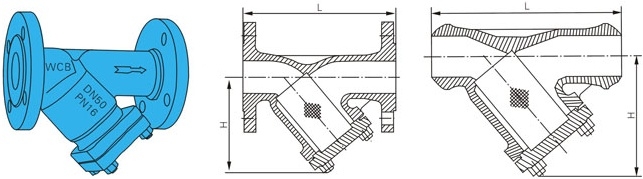

德標Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請提供公稱壓力、公稱通徑、殼體材料、過濾精度、端部連接方式等參數。本產品有法蘭和對焊連接兩種，根據不同需要設置濾網目數，一般通水介質網為20~40目，通氣介質網為40~100目，通油介質網為100~480目(可按用戶要求制作濾網)。
