LPG立式直通正濾式普通過濾器產品概述

LPG立式直通正濾式過濾器是我公司根據用戶需要，采用JB/T 7538-2016《管道用籃式過濾器》標準設計制造的直通籃式過濾器，其主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成，通常安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。本產品適用于各種工業生產部門中液體物料的過濾，主要有石油、化工生產中弱腐蝕性物料，同時還可以應用于氣體、蒸汽及燃氣管道里的雜物。

我廠生產的本系列產品主要有：LPG立式直通正濾式普通過濾器(斜口網式)、LPG立式直通正濾式普通過濾器(直口網式)、LPG(D)立式直通倒濾式普通過濾器(直口網式)等。

LPG立式直通正濾式普通過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	S30408	S31608	S31603
2	接管	Q235B	20#	S30408	S31608	S31603
3	法蘭	Q235B	20#	S30408	S31608	S31603
4	法蘭蓋	Q235B	20#	S30408	S31608	S31603
5	墊片	柔性石墨纏繞、聚四氟乙烯、帶內外環金屬纏繞墊
6	過濾籃	304	304	304	316	316L
7	螺柱	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排放螺塞	304	304	304	316	316L

LPG立式直通正濾式普通過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016 管道用籃式過濾器
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
介質溫度	-20℃ ~ 350℃

LPG立式直通正濾式普通過濾器外型尺寸

設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	尺寸(mm)			排放口 B(in)
設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	L	H	Φ	排放口 B(in)
0.25 ~ 2.5	40	1 ?	300	180	108	R?
	50	2	300	180	108	R?
	65	2 ?	400	250	159	R?
	80	3	420	250	194	R?
	100	4	520	265	219	R?
	125	5	660	400	273	R?
	150	6	720	450	350	R?
	200	8	800	540	400	R?
	250	10	1000	650	500	R?
	300	12	1200	750	600	R?
	350	14	1300	850	700	R?
	400	16	1400	900	800	R1
	450	18	1500	1000	900	R1
	500	20	1800	1000	1000	R1
	600	24	1900	1200	1200	R1
	700	28	2100	1400	1400	R1
	800	32	2300	1500	1600	R1
	900	36	2500	1600	1800	R1
	1000	40	2700	1700	2000	R1
4.0 ~ 10.0	40	1 ?	350	180	108	R?
	50	2	350	180	108	R?
	65	2 ?	450	250	159	R?
	80	3	500	250	194	R?
	100	4	600	265	219	R?
	125	5	700	400	273	R?
	150	6	850	540	350	R?
	200	8	900	650	400	R?
	250	10	1100	700	500	R?
	300	12	1300	800	600	R?
	350	14	1400	900	700	R?
	400	16	1600	1000	800	R1
	450	18	1800	1050	900	R1
	500	20	2000	1100	1000	R1
	600	24	2100	1300	1200	R1

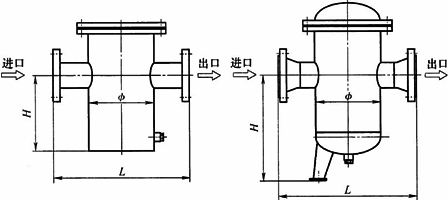

LPG立式直通正濾式普通過濾器結構圖

如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供型號數據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度、法蘭標準、法蘭密封面形式等，本系列產品按功能類別不同有普通式和快開式兩種，以及按內部結構形式的不同有正濾式和倒濾式兩種等，如有特殊要求，請來電咨詢。
